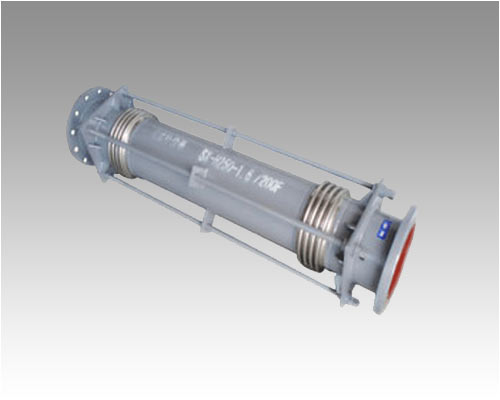

大拉杆横向型波纹管膨胀节：
该类膨胀节是由两个波纹管、长中间接管以及大拉杆等零件构成，它能吸收管系任意平面内的横向位移。位移时大拉杆上的球面螺母绕球面垫圈移动，同时大拉杆还具有承受你内压推力的能力。
补偿器习惯上也叫膨胀节，或伸缩节。由构成其工作主体的波纹管（一种弹性元件）和端管、支架、法兰、导管等附件组成。属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振。在现代工业中用途广泛。
补偿器也称伸缩器、膨胀节、波纹补偿器。补偿器分为：波纹补偿器、套筒补偿器、旋转补偿器、方形自然补偿器等几大类型，其中以波纹补偿器较为常用，主要为保障管道安全运行，具有以下作用：
1.补偿吸收管道轴向、横向、角向热变形。
2.波纹补偿器伸缩量，方便阀门管道的安装与拆卸。
3.吸收设备振动，减少设备振动对管道的影响。
4.吸收地震、地陷对管道的变形量。
一、膨胀节的压力范围：各类膨胀节的压力是t=20℃时的设计压力Pd（MPa）,压力范围通常是从真空到4MPa，如有特殊超高压力要求时，我们也可专门设计。每件产品出厂前，每道工序均进行100%的压力试验和其它要求的检测，满足标准要求后才能出厂。
二、膨胀节的温度范围：依据客户的工况条件不同也可采用其它材料制造。当接管、内衬筒的材质为碳钢时，膨胀节的工作温度范围为-20℃～420℃；当接管、内衬筒的材质为不锈钢（同波纹管）时，产品的温度范围为-196～700℃。
三、膨胀节的选型本厂生产的系列膨胀节中，轴向型膨胀节用以吸收管线的轴向位移；横向型膨胀节用以吸收垂直于膨胀节轴线的横向位移；通用型及小拉杆横向型可以吸收2-3个方向的位移；角向型膨胀节以两个或三个配套使用，用以吸收单平面一个方向或多个方向的横向变形；万向角型膨胀节，同样也是以2-3个配套使用，可以吸收在空间系统中的多方向的横向位移。膨胀节具体选型时，必须考虑的主要因素：管道公称直径DN棗接口尺寸或法兰标准及其连接尺寸。工作压力P —应使P ≤Pd（设计压力），并对波纹管进行应力评定。工作温度T —考虑温度修正系数，校核设计温度。材料 —取决于介质性质及工作温度。补偿量 —注明要补偿位移的方向和大小（轴向、横向、角向）。寿命 —考虑使用年限或大修、更换周期。是否有承受压力推力的构件 —膨胀节压力推力约束机构，这可从约束型与无约束型中选取。
安装注意事项：
1、波纹管膨胀节上的小拉杆是安装运输“冷紧”用的，不可作为承力件，产品在管道上安装完毕后，必须将其拆除，方可投入运行。
2、当对波纹管膨胀节的横向位移量要求较大或系统压力较高时，可对波纹管膨胀节 进行“冷紧”，冷紧量为实际横向位移的一半，即1/2Y。冷紧方向与横向位移方向相反进行。
技术参数：
|
公称通径DNmm |
波数 |
压力等级Mpa |
横向补偿量mm/刚度N/mm |
最大外径尺寸mm |
|||||
|
产品长度mm |
|||||||||
|
1200 |
1500 |
2000 |
2500 |
3000 |
3500 |
||||
|
100 |
4+4 |
0.25 |
177/2.2 |
243/1.2 |
354/0.6 |
465/0.3 |
|
|
310 |
|
0.6 |
177/2.2 |
243/1.2 |
341/0.6 |
447/0.3 |
|
|
310 |
||
|
1 |
163/2.2 |
243/1.2 |
325/0.6 |
427/0.3 |
|
|
310 |
||
|
1.6 |
91/4 |
127/2 |
187/1 |
247/0.6 |
|
|
310 |
||
|
2.5 |
94/8 |
132/5 |
194/2 |
256/1 |
|
|
310 |
||
|
125 |
4+4 |
0.25 |
181/2.8 |
251/1.5 |
369/0.7 |
487/0.4 |
|
|
360 |
|
0.6 |
172/2.8 |
239/1.5 |
351/0.7 |
463/0.4 |
|
|
360 |
||
|
1 |
161/2.8 |
224/1.5 |
330/0.7 |
435/0.4 |
|
|
360 |
||
|
1.6 |
99/11 |
140/6 |
209/3 |
277/2 |
|
|
360 |
||
|
2.5 |
94/11 |
113/6 |
197/3 |
262/2 |
|
|
360 |
||
|
150 |
4+4 |
0.25 |
199/6 |
278/3.2 |
410/1.6 |
542/1.0 |
|
|
410 |
|
0.6 |
186/6 |
259/3.2 |
382/1.6 |
506/1.0 |
|
|
410 |
||
|
1 |
122/10 |
170/6 |
251/3 |
332/2 |
|
|
410 |
||
|
1.6 |
108/12 |
153/6 |
230/3 |
307/2 |
|
|
410 |
||
|
2.5 |
82/22 |
117/12 |
176/5 |
234/2 |
|
|
410 |
||
|
200 |
4+4 |
0.25 |
155/9.4 |
220/4.9 |
327/2.25 |
435/1.4 |
|
|
480 |
|
0.6 |
138/9.4 |
196/4.9 |
291/2.25 |
388/1.0 |
|
|
480 |
||
|
1 |
101/20 |
143/11 |
213/5 |
283/3 |
|
|
480 |
||
|
1.6 |
75/42 |
108/21 |
164/10 |
220/6 |
|
|
480 |
||
|
2.5 |
59/69 |
86/35 |
130/16 |
176/9 |
|
|
480 |
||
|
250 |
4+4 |
0.25 |
164/10.2 |
239/5.1 |
367/2.4 |
494/1.5 |
|
|
580 |
|
0.6 |
128/21 |
188/10 |
287/5 |
387/3 |
|
|
580 |
||
|
1 |
109/35 |
159/18 |
243/8 |
328/5 |
|
|
580 |
||
|
1.6 |
76/68 |
116/33 |
182/14 |
249/8 |
|
|
580 |
||
|
2.5 |
64/122 |
98/58 |
154/25 |
210/14 |
|
|
580 |
||
|
300 |
4+4 |
0.25 |
144/17.6 |
174/8.4 |
287/3.7 |
379/2 |
|
|
660 |
|
0.6 |
94/50 |
144/24 |
228/0 |
313/6 |
|
|
660 |
||
|
1 |
|
127/39 |
202/17 |
227/10 |
325/6 |
|
660 |
||
|
1.6 |
|
169/28 |
169/28 |
234/15 |
299/10 |
|
660 |
||
|
2.5 |
|
91/113 |
148/47 |
215/26 |
262/16 |
|
660 |
||
|
350 |
4+4 |
0.25 |
100/26 |
157/14 |
254/5 |
352/3 |
|
|
750 |
|
0.6 |
83/73 |
130/34 |
210/14 |
292/8 |
|
|
750 |
||
|
1 |
|
117/54 |
190/23 |
263/13 |
337/8 |
|
750 |
||
|
1.6 |
|
95/96 |
160/38 |
225/20 |
291/13 |
|
750 |
||
|
2.5 |
|
81/158 |
135/63 |
190/34 |
246/21 |
|
750 |
||
|
400 |
4+4 |
0.25 |
|
146/16 |
238/7 |
330/4 |
423/2 |
|
780 |
|
0.6 |
|
122/45 |
199/19 |
276/10 |
354/7 |
|
780 |
||
|
1 |
|
109/74 |
177/31 |
246/17 |
315/11 |
|
780 |
||
|
1.6 |
|
85/130 |
144/52 |
202/28 |
262/17 |
|
780 |
||
|
2.5 |
|
|
112/88 |
157/47 |
203/29 |
250/20 |
780 |
||
|
450 |
4+4 |
0.25 |
|
134/20 |
216/8 |
299/5 |
383/3 |
|
870 |
|
0.6 |
|
129/40 |
208/17 |
289/9 |
369/6 |
|
870 |
||
|
1 |
|
109/68 |
176/29 |
244/16 |
312/10 |
|
870 |
||
|
1.6 |
|
|
115/9 |
162/48 |
210/29 |
258/20 |
870 |
||
|
2.5 |
|
|
86/198 |
122/105 |
158/65 |
193/44 |
870 |
||
|
500 |
4+4 |
0.25 |
|
123/26 |
199/11 |
277/6 |
355/4 |
|
920 |
|
0.6 |
|
119/53 |
193/22 |
267/12 |
342/8 |
|
920 |
||
|
1 |
|
99/90 |
160/38 |
222/21 |
285/13 |
|
920 |
||
|
1.6 |
|
|
101/127 |
43/66 |
186/41 |
229/27 |
920 |
||
|
2.5 |
|
|
76/284 |
107/149 |
140/91 |
172/62 |
920 |
||
|
600 |
4+4 |
0.25 |
|
111/54 |
188/22 |
265/12 |
342/7 |
|
1010 |
|
0.6 |
|
108/108 |
181/43 |
256/23 |
331/14 |
|
1010 |
||
|
1 |
|
83/220 |
319/88 |
197/47 |
254/29 |
|
1010 |
||
|
1.6 |
|
|
98/182 |
143/93 |
187/56 |
232/38 |
1010 |
||
|
2.5 |
|
|
82/307 |
119/157 |
156/95 |
193/63 |
1010 |
||
|
700 |
4+4 |
0.25 |
|
98/82 |
166/32 |
236/17 |
305/11 |
|
1140 |
|
0.6 |
|
|
161/64 |
228/34 |
295/32 |
263/14 |
1140 |
||
|
1 |
|
|
117/132 |
165/70 |
214/43 |
264/29 |
1140 |
||
|
1.6 |
|
|
81/287 |
199/144 |
157/86 |
196/57 |
1140 |
||
|
800 |
4+4 |
0.25 |
|
|
146/45 |
208/24 |
271/15 |
334/10 |
1240 |
|
0.6 |
|
|
141/93 |
201/49 |
262/30 |
323/20 |
1240 |
||
|
1 |
|
|
102/182 |
146/95 |
190/59 |
235/40 |
1240 |
||
|
1.6 |
|
|
69/402 |
103/200 |
137/119 |
170/79 |
1240 |
||
|
900 |
4+4 |
0.25 |
|
|
|
184/49 |
249/28 |
314/18 |
1370 |
|
0.6 |
|
|
|
179/97 |
242/56 |
305/37 |
1370 |
||
|
1 |
|
|
|
139/171 |
188/99 |
237/64 |
1370 |
||
|
1.6 |
|
|
|
103/369 |
139/213 |
176/139 |
1370 |
||
|
1000 |
4+4 |
0.25 |
|
|
|
194/52 |
266/30 |
340/19 |
1500 |
|
0.6 |
|
|
|
194/104 |
266/59 |
340/38 |
1500 |
||
|
1 |
|
|
|
148/185 |
204/106 |
260/68 |
1500 |
||
|
1.6 |
|
|
|
108/416 |
148/237 |
189/153 |
1500 |
||
