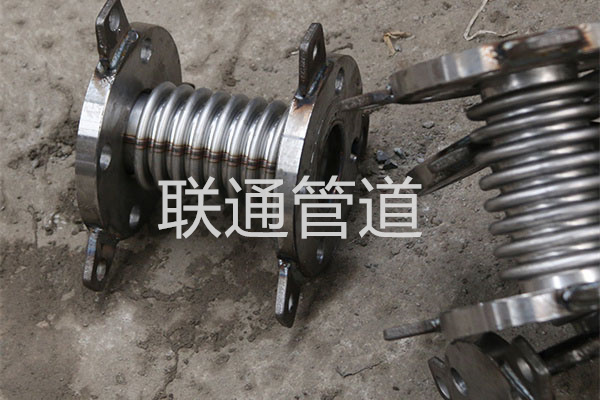

大拉杆横向波纹补偿器，又称大拉杆横向波纹膨胀节，由两组波纹管、端管、端板、大拉杆、球头球座等部件组成，可吸收管道任何平面内的横向位移，也可结合吸收管道轴向位移和横向位移，四个长拉杆可承受内压推力等附加外力。
横向波纹补偿器的结构及工作原理：
大拉杆横向波纹补偿器由两个相同的波纹管和端管组成。端板。和拉杆，通过波纹管的角偏转吸收面或多平面的横向位移。四个大拉杆可承受内压推力和其他额外的外力。补偿器工作变形后，大拉杆可限制变形，保护波纹管。
横向波纹补偿器的优点：
1.结构紧凑，补偿量大，可补偿弯曲管的横向位移。轴向位移也可与多向位移相结合。
2.产品密封性好.无泄漏.耐腐蚀，波纹部分可根据介质特性选用耐腐蚀的不锈钢材料。
3.产品使用寿命长.安装方便.产品质量稳定可靠。
大拉杆横向波纹补偿器适用范围：
本产品适用于钢铁、石油、化工、冶金、电力、建筑等行业。在管道复杂的情况下，可根据现场使用条件和外部环境设计合适的产品。需要提供的参数包括直径、介质、温度、压力和补偿。连接方式（主要包括法兰连接和焊接）
安装大拉杆横向波纹补偿器注意事项：
A.注意保护波纹管。
波纹管是补偿器工作的主要柔性原件，设计原则注重薄壁多层，因此在运输、安装、焊接时要注意防止波纹损坏。
b.正确冷紧。
补偿器的冷紧安装可以获得更大的补偿，也可以使补偿器处于良好的工作状态，但不允许使用补偿器变形的方法来配合管道的冷紧，以防止安装过程中的不平整。不要在波纹管上拉伤补偿器。
c.补偿器的大拉杆在运输过程中起着固定作用，柱两端的螺母是固定的。安装后，应松开靠近中间接管侧的螺母，以确保补偿器在受力时能够伸缩。两端带球形垫圈的螺母应根据补偿器的工作要求进行固定和定位，工作时应根据管段的设计距离计算，不得超过补偿量标注的最大补偿值。
